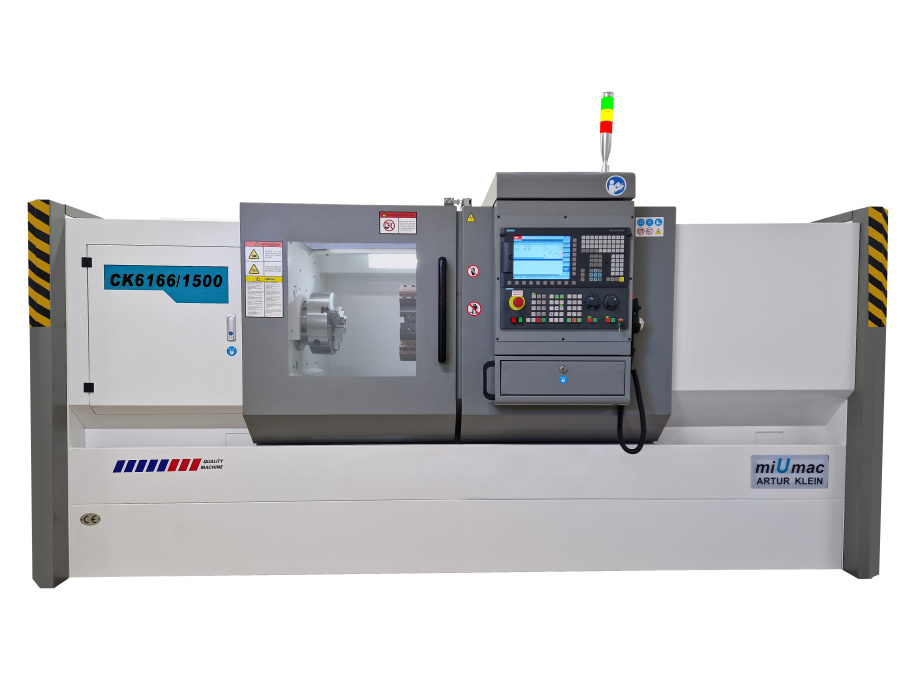

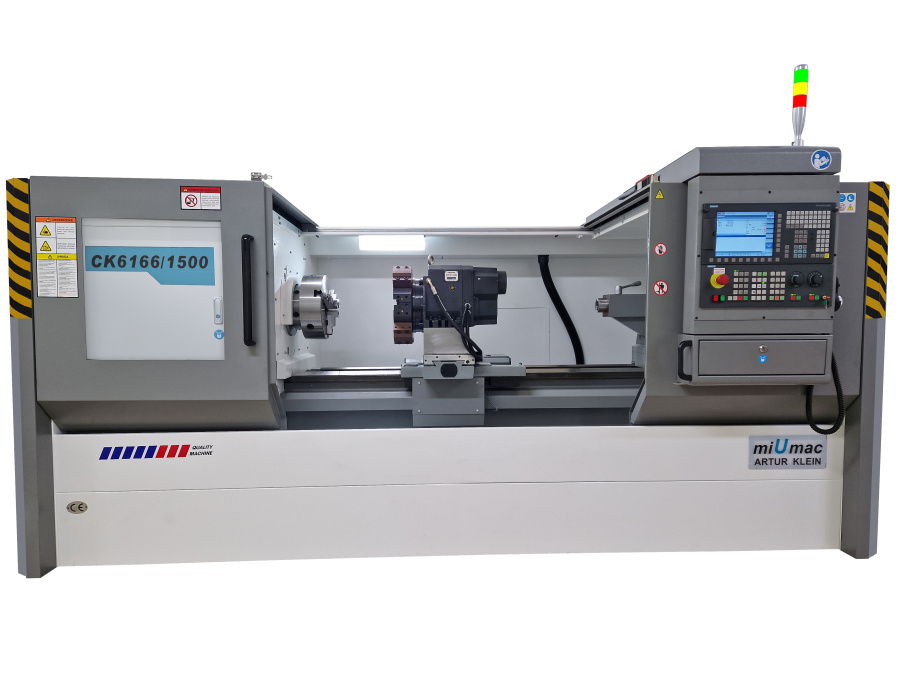

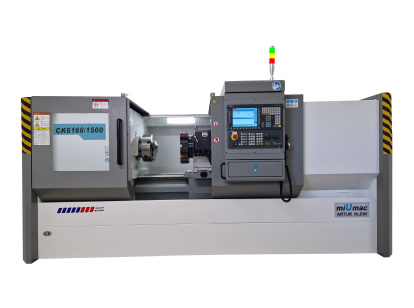

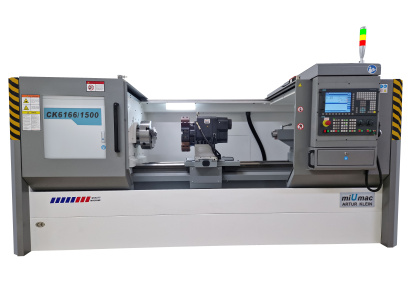

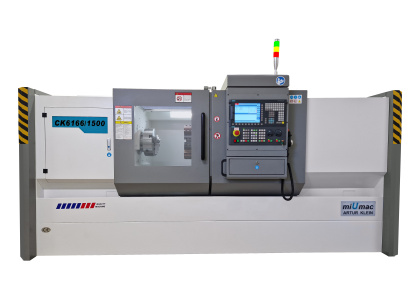

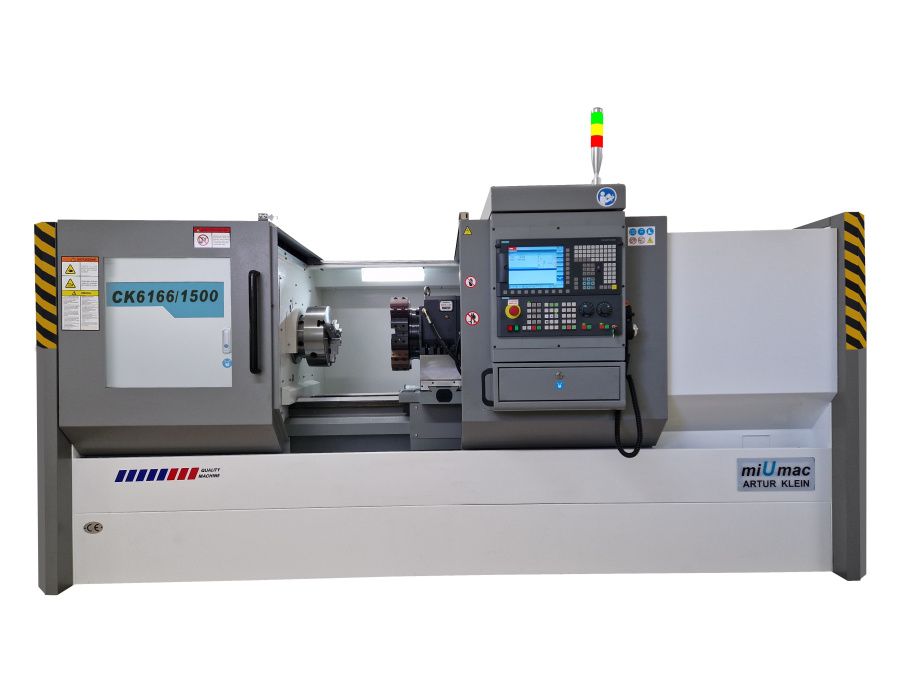

CK6166 x 1500 Manualna

dane techniczne

Model CK6166 x 1500 Manualna
Rok produkcji fabrycznie nowa
Sterowanie SINUMERIK 828D
Rodzaj łoża płaskie
Szerokość łoża 410 mm
Średnica toczenia nad łożem 470 mm
Średnica toczenia nad suportem 430 mm
Długość toczenia 1170 mm
Przesuw głowicy narzędziowej w osi Z 1170 mm
Przesuw głowicy narzędziowej w osi X 235 mm ( do osi )
Szybki posuw w osi Z 10 m/min
Szybki posuw w osi X 8 m/min
Przelot wrzeciona 105 mm
Gniazdo wrzeciona fi-113 mm ( 1:20 )
Końcówka wrzeciona D1-8
Zakres obrotów wrzeciona 27-135 , 55-270 , 160-805 , 325-1630 obr/min
Uchwyt tokarski – średnica i rodzaj 320 mm ( manualny przelotowy )
Głowica narzędziowa elektryczna 12-narzędziowa / z chłodzeniem narzędzia /
Maksymalny wymiar noża 25 x 25 mm
Konik tokarki manualny
Wysuw pinoli konika 150 mm
Średnica pinoli konika 75 mm
Stożek pinoli konika MT 5
Moc silnika napędu głównego 11 kW
Wymiary / D x S x W / 3300 x 1800 x 1930 mm
Waga tokarki 3700 kg

WYPOSAŻENIE STANDARDOWE

  • Sterowanie SINUMERIK 828D
  • Monitor kolor 10,4", język polski, nakładka ShopTurn
  • Głowica narzędziowa PRAGATI 12 pozycyjna z chłodzeniem
  • Przekładnie śrubowe toczne w 2 osiach
  • Uchwyt tokarski 3 szczękowy fi 320 - manualny
  • Konik tokarki - manualny
  • Instalacja układu chłodzenia
  • Instalacja oświetlenia komory 24 V
  • Sygnalizator stanu maszyny
  • Elektroniczne kółko ręczne
  • Złącze USB 3,0 Ethernet
  • Oprawki narzędziowe do głowicy 3 szt.
  • Podtrzymka stała
  • Instrukcja Obsługi w języku polskim
  • Deklaracja Zgodności WE

CHARAKTERYSTYKA

Tokarki CNC serii CK z płaskim łożem są przeznaczonymi do obrobki powierzchni zewnętrznych oraz wewnętrznych, mają możliwości toczenia stożków, obróbki powierzchni sferycznych (dzięki interpelacji kołowej) a także jest możliwość wykonywania  różnego rodzaju gwintów (trójkątnych, trapezowych, prostokatnych, okrągłych, stożkowych)

Łoże oraz inne główne podzespoły tokarki (korpusy, suport, konik) są wykonane z żeliwa o podwyższonej wytrzymałości co gwarantuje tłumienie drgań które zawsze występują podczas obrobki skrawaniem.

Tokarki CK6166 posiadają cztery zakresy obrotów wrzeciona, zakresy obrotów są nastawiane manualnie, zastosowany falownik umożliwia płynną regulację obrotów w każdym z czterech zakresów predkości obrotowych wrzeciona.

Maszyna ma hartowane indukcyjnie i szlifowane łoże, napęd posuwu w obu osiach przenoszony jest przez śruby kulowe wyprodukowane w wysokiej klasie dokładności.

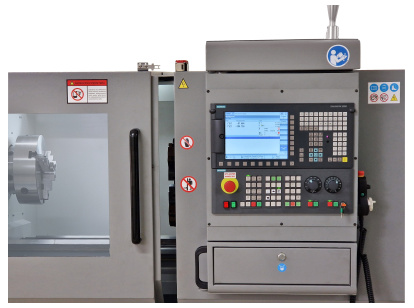

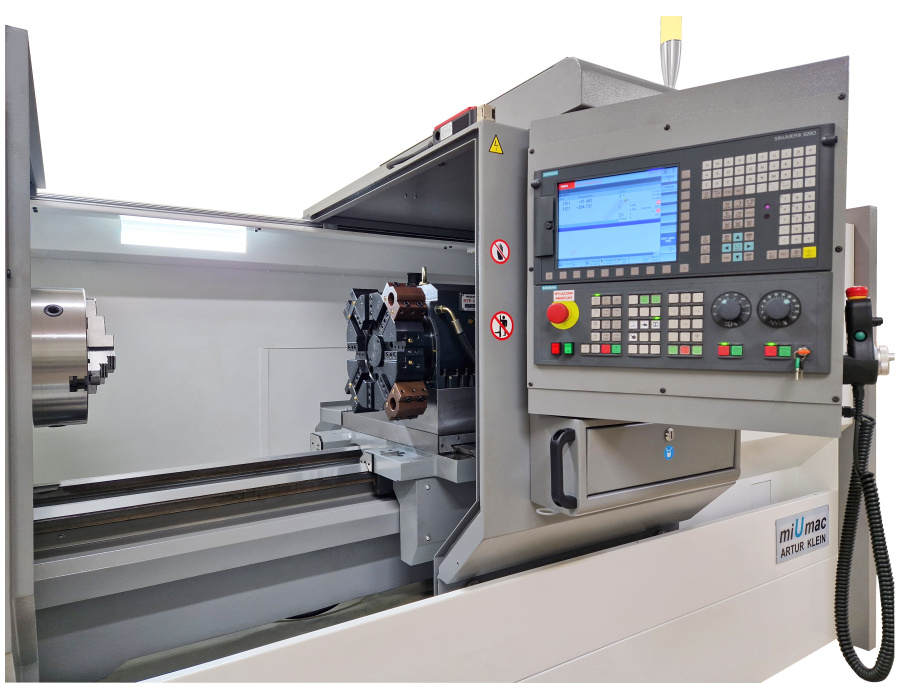

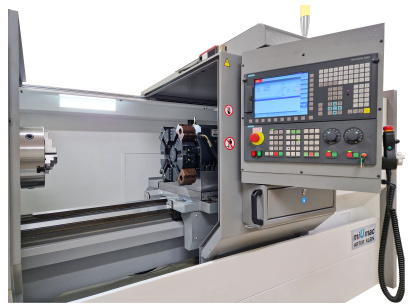

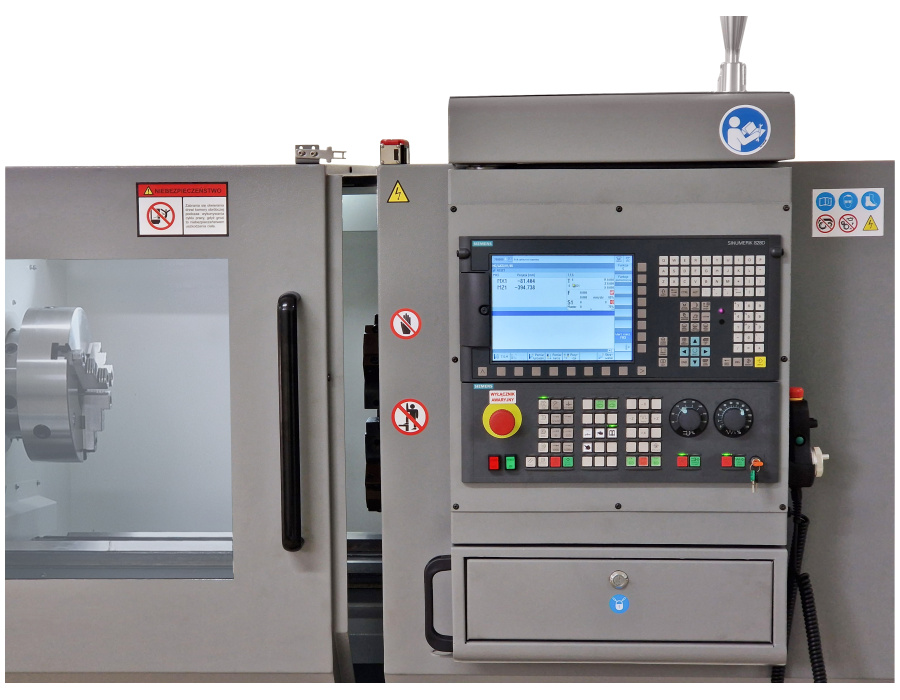

Do sterowania tokarką zostało zastosowane sterowanie CNC SINUMERIK 828D z kolorowym monitorem 10,4", polską wersją językową oraz z nakładką ShopTurn.

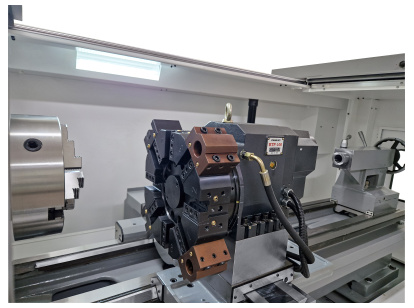

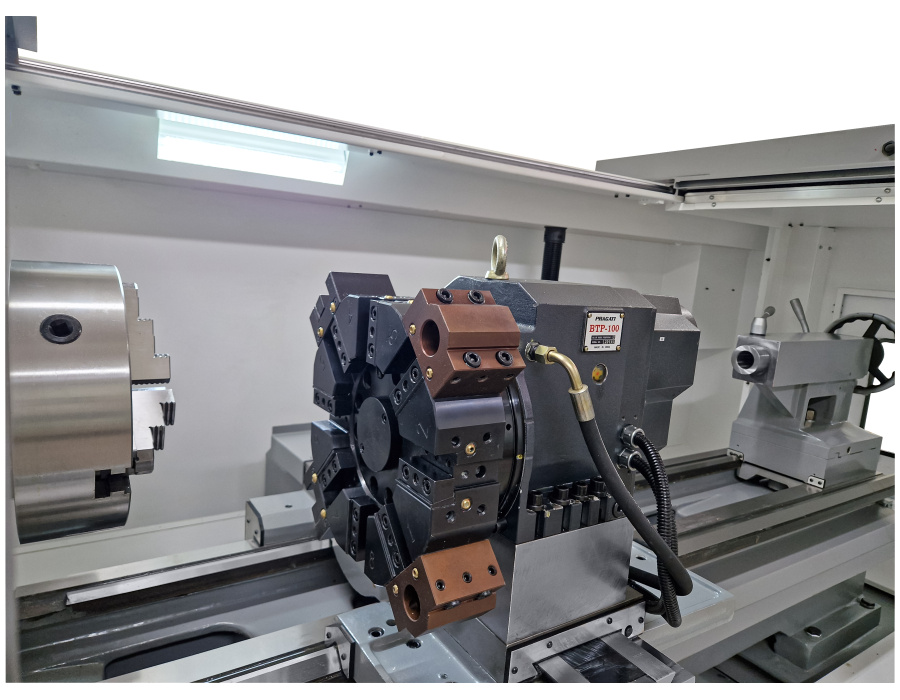

Na tokarce jest zainstalowana 12 pozycyjna elektryczna głowica narzędziowa firmy PRAGATI  z doprowadzeniem chłodziwa do narzędzia skrawającego.

Tokarka posiada system automatycznego centralnego smarowania co zapewnia właściwą prace śrub kulowych oraz długotrwałą żywotność prowadnic łoża tokarki.

Tokarki CK posiadają w pełni zamkniętą strefe obróbki oraz szereg zabezpieczeń w postaci blokad, wyłączników krańcowych i zabezpieczeń programowych systemu sterowania, które mają zapewnić bezpieczeństwo operatora i maszyny.

Tokarki serii CK są dostępne w wersji wykonania z hydrauliką (uchwyt i konik hydrauliczne) oraz w wersji wykonania manualnej (uchwyt i konik manualne)

Tokarki CNC serii CK znajdują szerokie zastosowanie przy produkcji krótkich serii jak i w produkcji wielkoseryjnej. Tokarki są wykonane zgodnie z wymogami Unii Europejskiej, psiadają oznaczenie CE.
