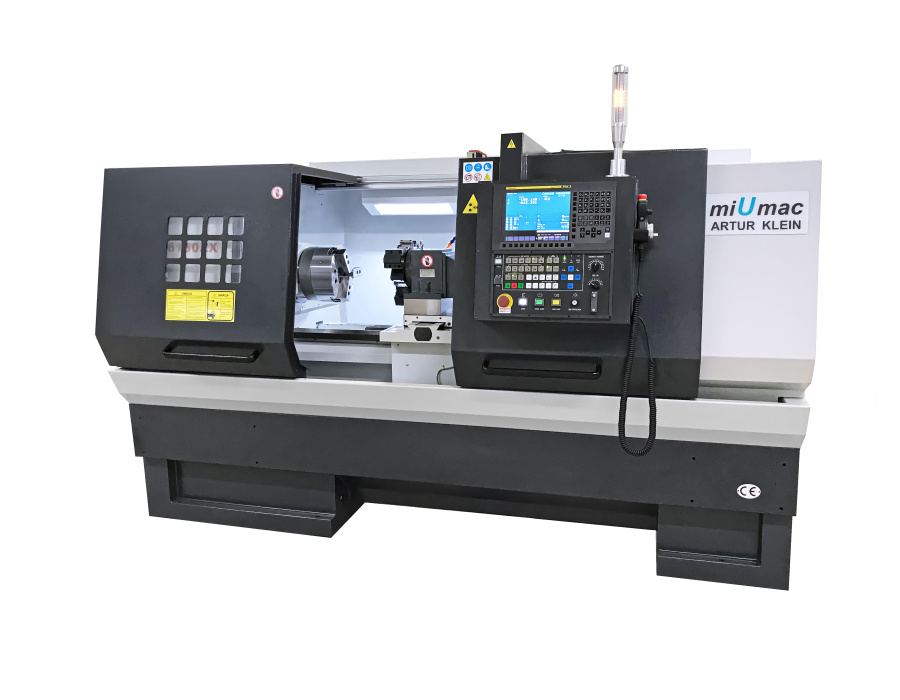

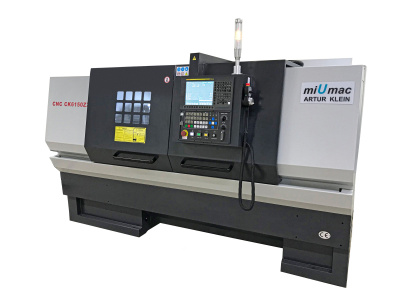

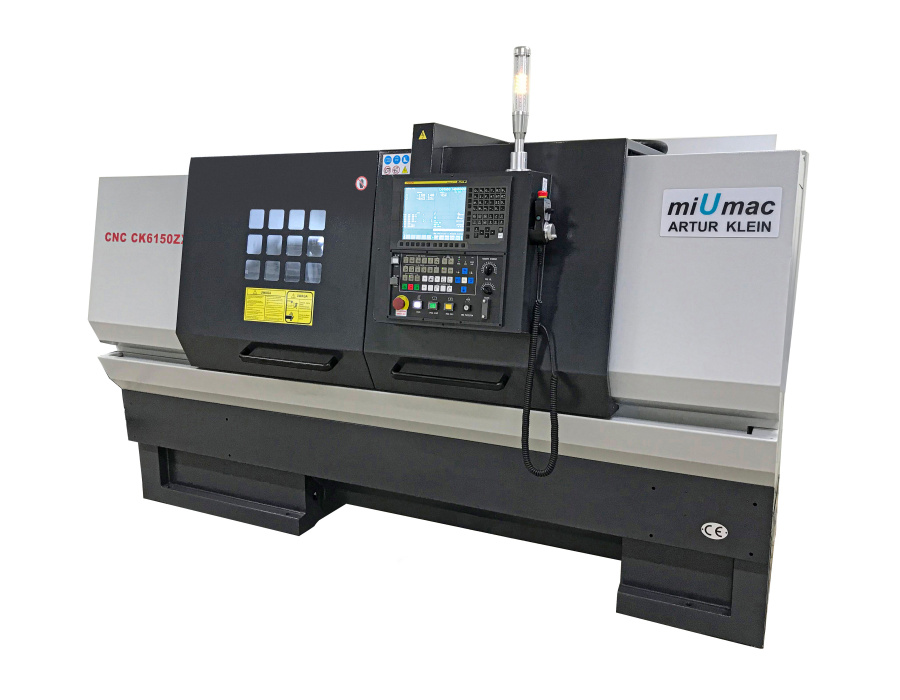

CK6150ZX x 1500 Hydrauliczna

dane techniczne

Model CK6150ZX x 1500 Hydrauliczna
Rok produkcji fabrycznie nowa
Sterowanie SINUMERIK 828D
Rodzaj łoża płaskie
Szerokość łoża 340 mm
Średnica toczenia nad łożem 340 mm
Średnica toczenia nad suportem 280 mm
Długość toczenia 1150 mm
Przesuw głowicy narzędziowej w osi Z 1150 mm
Przesuw głowicy narzędziowej w osi X 170 mm ( do osi )
Szybki posuw w osi Z 10 m/min
Szybki posuw w osi X 8 m/min
Przelot wrzeciona 67 mm
Gniazdo wrzeciona MT 7
Końcówka wrzeciona D 8
Zakres obrotów wrzeciona 100 - 2000 obr/min

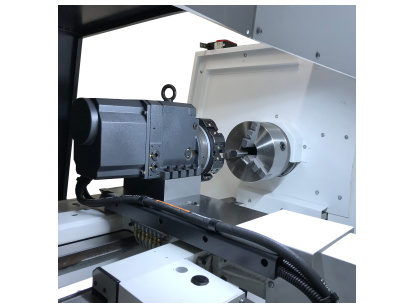

Uchwyt tokarski – średnica i rodzaj fi 250 mm - hydrauliczny 3 szczękowy przelotowy
Głowica narzędziowa elektryczna 8-narzędziowa / z chłodzeniem narzędzia /
Maksymalny wymiar noża 25 mm

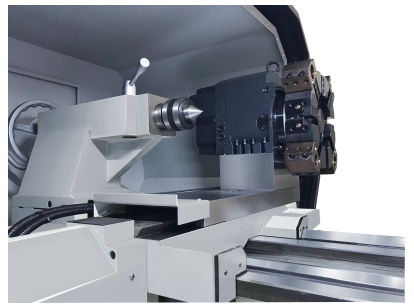

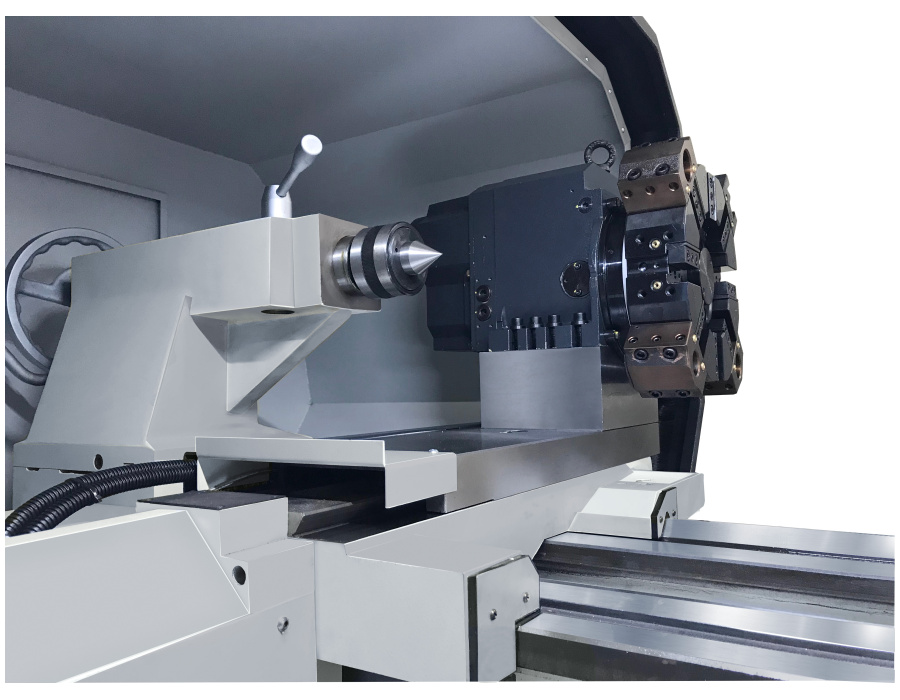

Konik tokarki hydrauliczny
Wysuw pinoli konika 120 mm
Średnica pinoli konika 75 mm
Stożek pinoli konika MT 5
Moc silnika napędu głównego 5,5 kW
Wymiary / D x S x W / 2950 x 1400 x 1900 mm
Waga tokarki 2900 kg

WYPOSAŻENIE STANDARDOWE

  • Sterowanie SINUMERIK 828D
  • Monitor kolor 10,4", język polski, nakładka ShopTurn
  • Głowica narzędziowa PRAGATI 8-pozycyjna z chłodzeniem
  • Przekładnie śrubowe toczne w 2 osiach
  • Uchwyt tokarski 3 szczękowy fi 250 - hydrauliczny
  • Konik tokarki - hydrauliczny
  • Nożne sterowanie zaciskiem uchwytu i konika hydraulicznego
  • Instalacja układu chłodzenia
  • Instalacja oświetlenia komory 24 V
  • Sygnalizator stanu maszyny

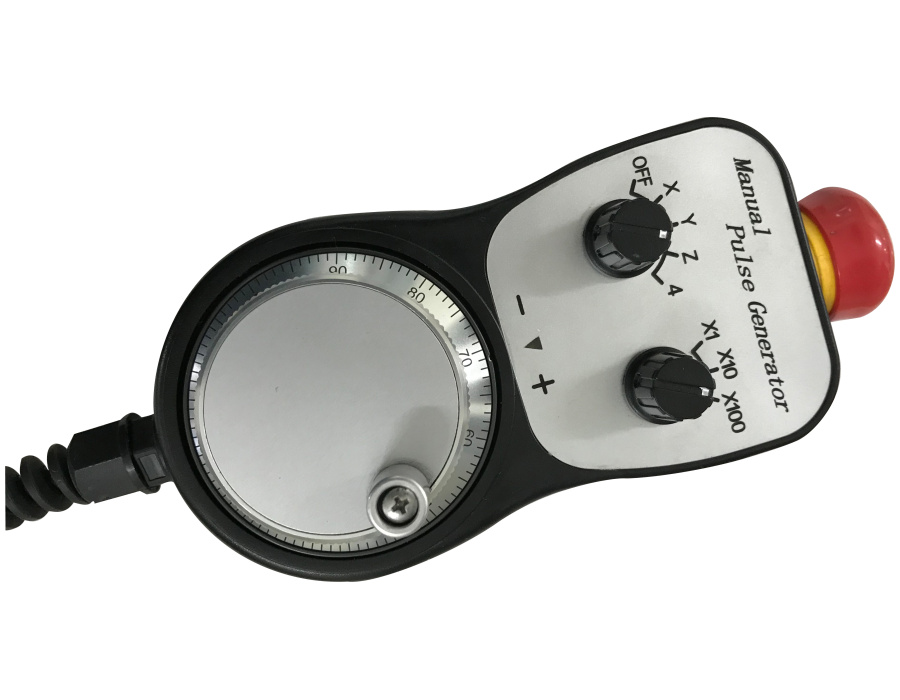

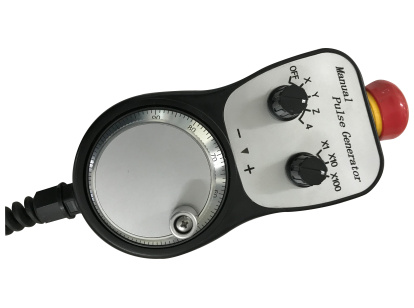

  • Elektroniczne kółko ręczne
  • Złącze USB 3,0 Ethernet
  • Oprawki narzędziowe do głowicy 3 szt.
  • Instrukcja Obsługi w języku polskim
  • Deklaracja Zgodności WE

CHARAKTERYSTYKA

Tokarki CNC serii CK z płaskim łożem są przeznaczonymi do obrobki powierzchni zewnętrznych oraz wewnętrznych, mają możliwości toczenia stożków, obróbki powierzchni sferycznych (dzięki interpelacji kołowej) a także jest możliwość wykonywania  różnego rodzaju gwintów (trójkątnych, trapezowych, prostokatnych, okrągłych, stożkowych)

Łoże oraz inne główne podzespoły tokarki (korpusy, suport, konik) są wykonane z żeliwa o podwyższonej wytrzymałości co gwarantuje tłumienie drgań które zawsze występują podczas obrobki skrawaniem.

Tokarki CK6150ZX posiadają płynną bezstopniową regulację obrotów w całym zakresie.
Maszyna ma hartowane indukcyjnie i szlifowane łoże, napęd posuwu w obu osiach X i Y przenoszony jest przez śruby kulowe wyprodukowane w wysokiej klasie dokładności.

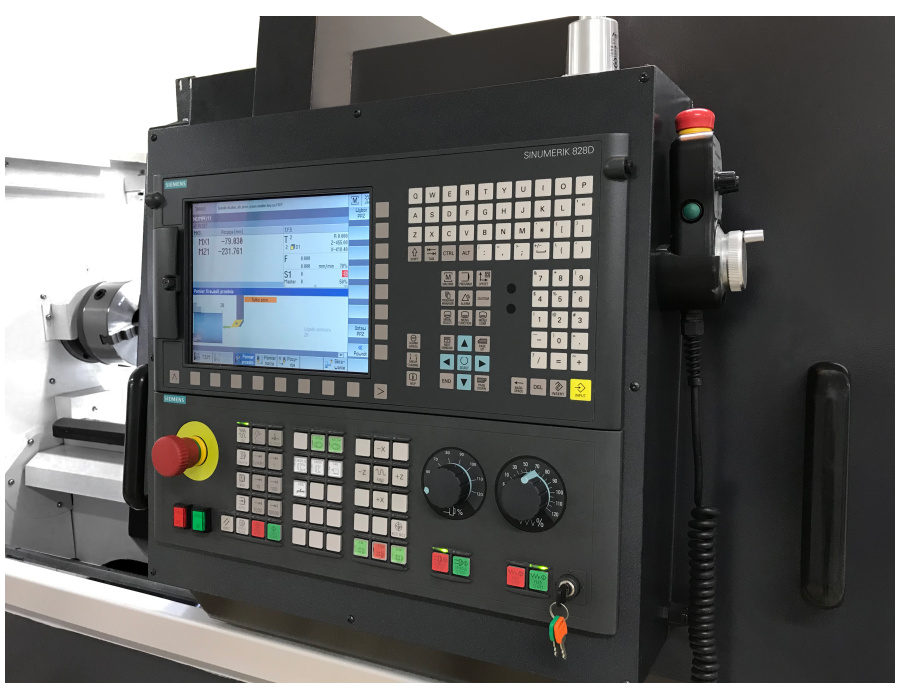

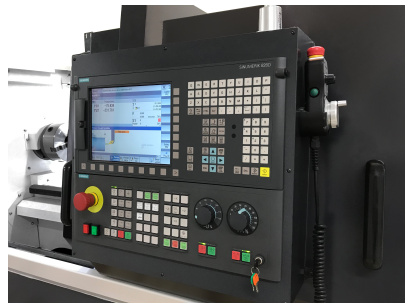

Do sterowania tokarką zostało zastosowane sterowanie CNC SINUMERIK 828D z kolorowym monitorem 10,4", polską wersją językową oraz z nakładką ShopTurn.

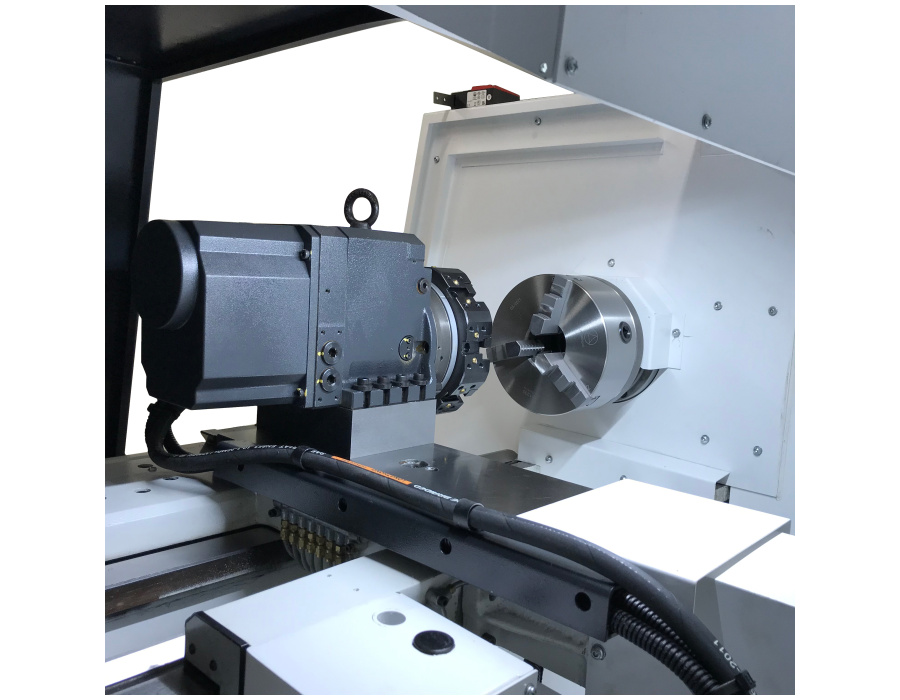

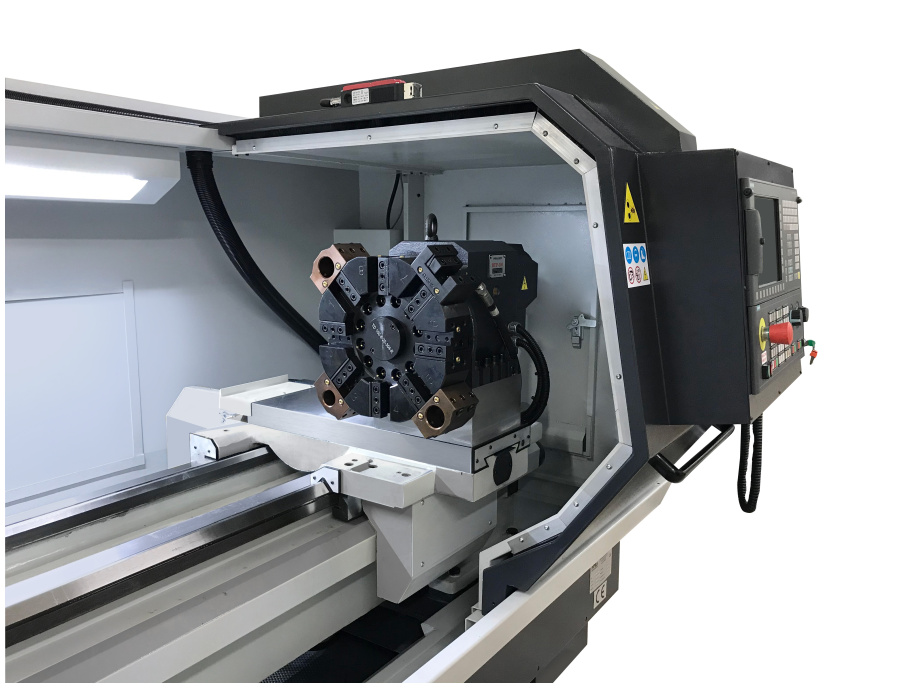

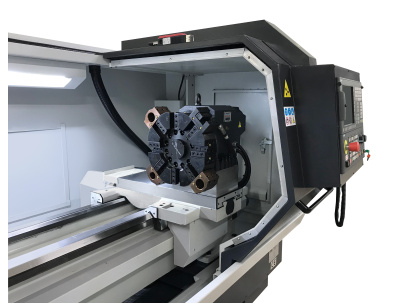

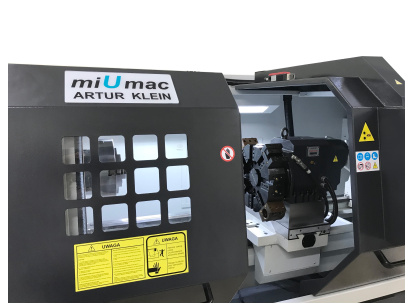

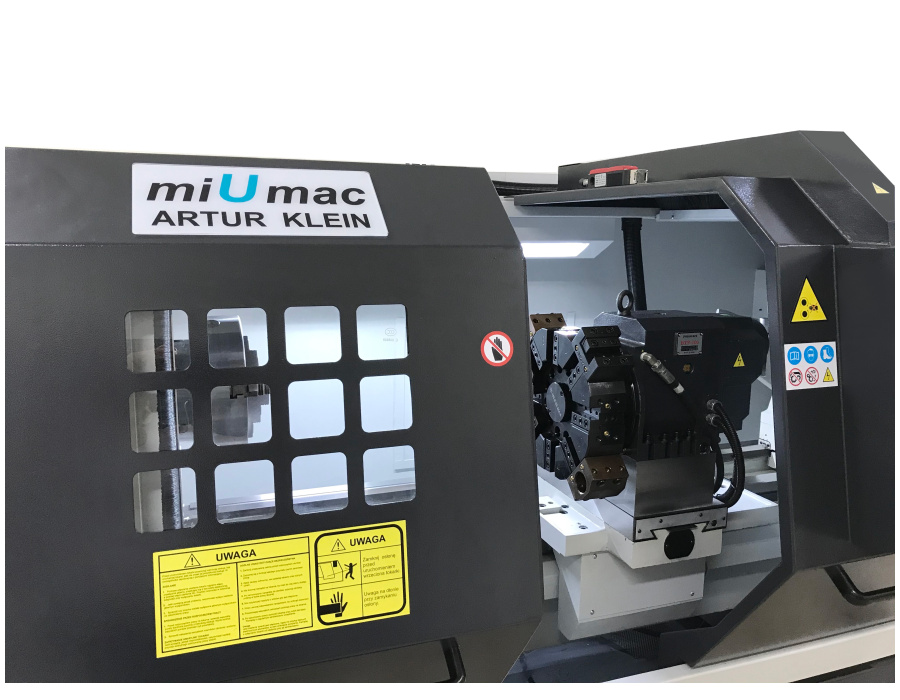

Na tokarce jest zainstalowana 8 pozycyjna elektryczna głowica narzędziowa firmy PRAGATI  z doprowadzeniem chłodziwa do narzędzia skrawającego.

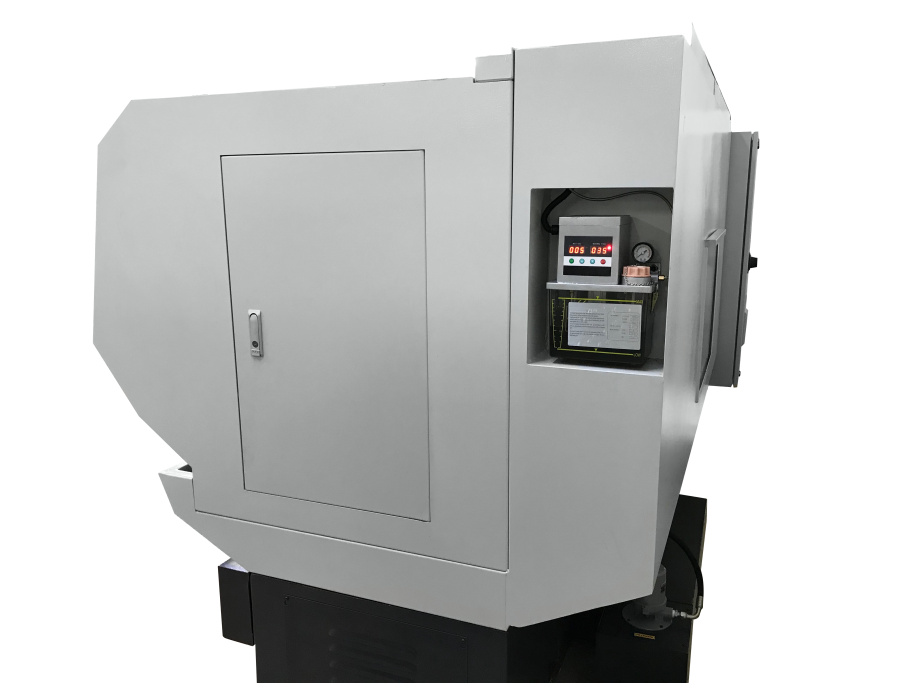

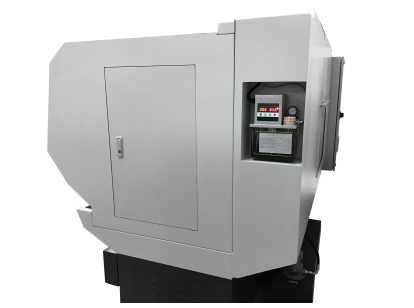

Tokarka posiada system automatycznego centralnego smarowania co zapewnia właściwą prace śrub kulowych oraz długotrwałą żywotność prowadnic łoża tokarki.

Tokarki CK posiadają w pełni zamkniętą strefe obróbki oraz szereg zabezpieczeń w postaci blokad, wyłączników krańcowych i zabezpieczeń programowych systemu sterowania, które mają zapewnić bezpieczeństwo operatora i maszyny.

Tokarki serii CK są dostępne w wersji wykonania z hydrauliką (uchwyt i konik hydrauliczne) oraz w wersji wykonania manualnej (uchwyt i konik manualne)

Tokarki CNC serii CK znajdują szerokie zastosowanie przy produkcji krótkich serii jak i w produkcji wielkoseryjnej. Tokarki są wykonane zgodnie z wymogami Unii Europejskiej, psiadają oznaczenie CE.
