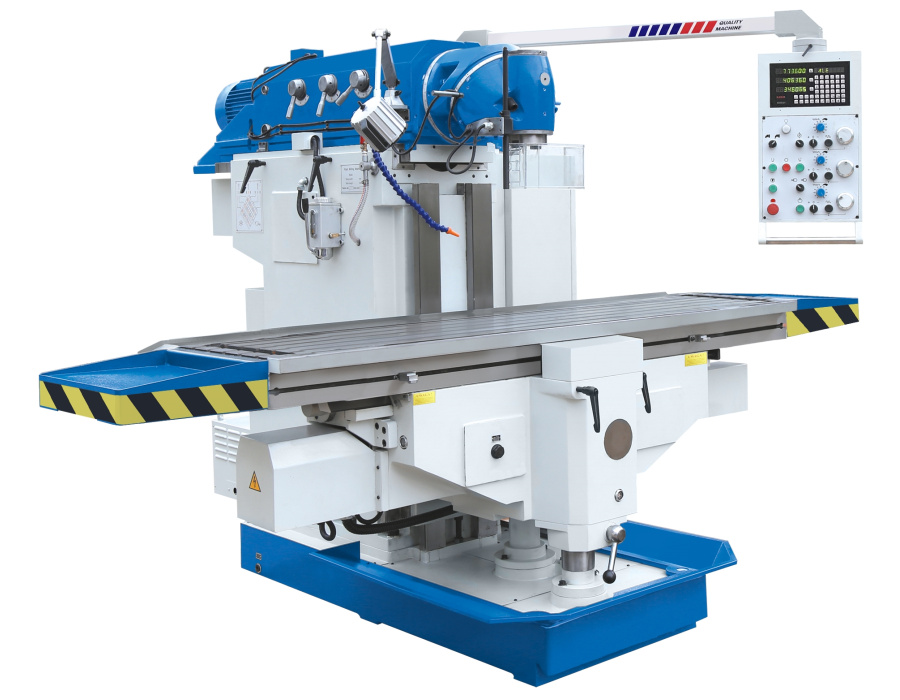

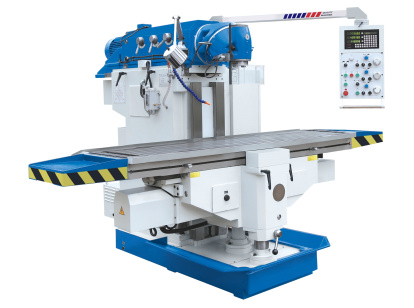

Uniwersalna ciężka X 5750A - Serwo

dane techniczne

Model X 5750A
Rok produkcji fabrycznie nowa
Wymiary stołu 500 x 2000
Przesuw wzdłużny stołu 1400 mm
Przesuw poprzeczny stołu ---------------------
Przesuw pionowy stołu 500 mm
Rowki teowe w stole - ilość, odległość 5 x 18 x 80 mm
Maks.obciążenie stołu 1400 kg
Odległość wrzeciono pionowe - kolumna 50 - 740 mm
Odległość wrzeciono pionowe - stół 55 - 550 mm
Wysuw belki górnej 700 mm / oś Y /

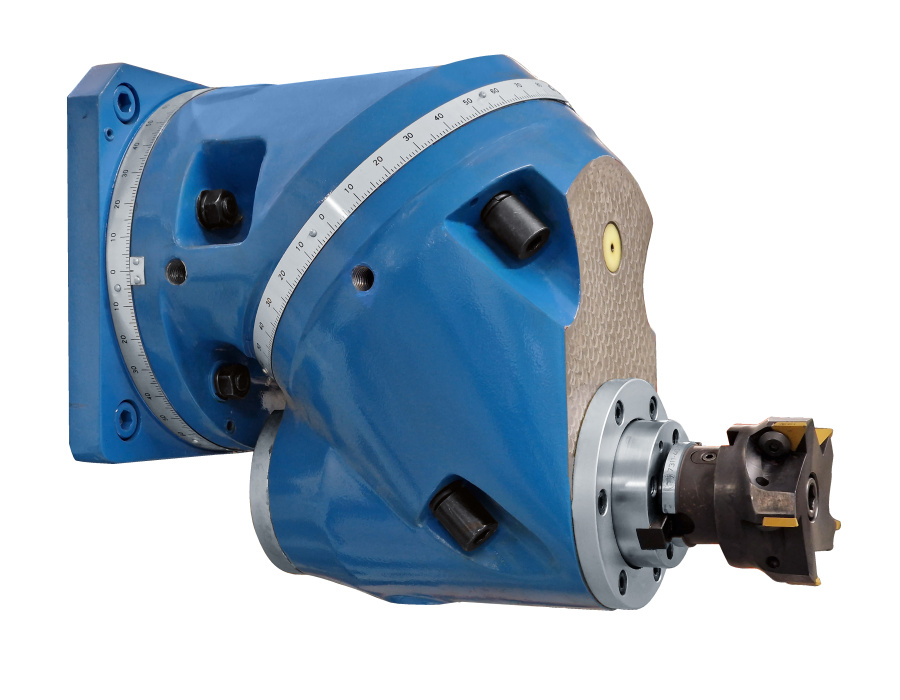

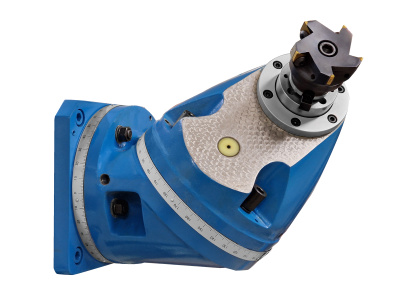

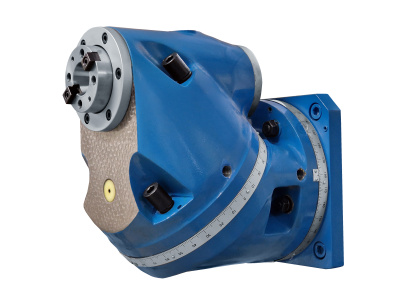

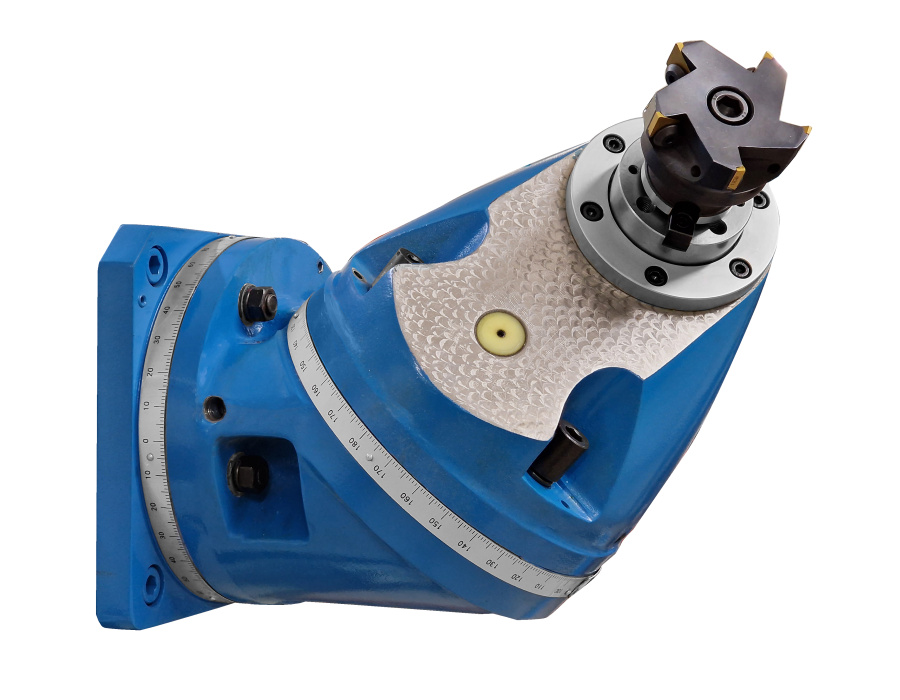

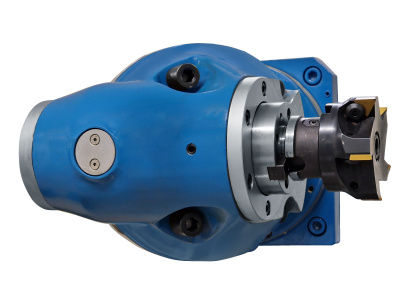

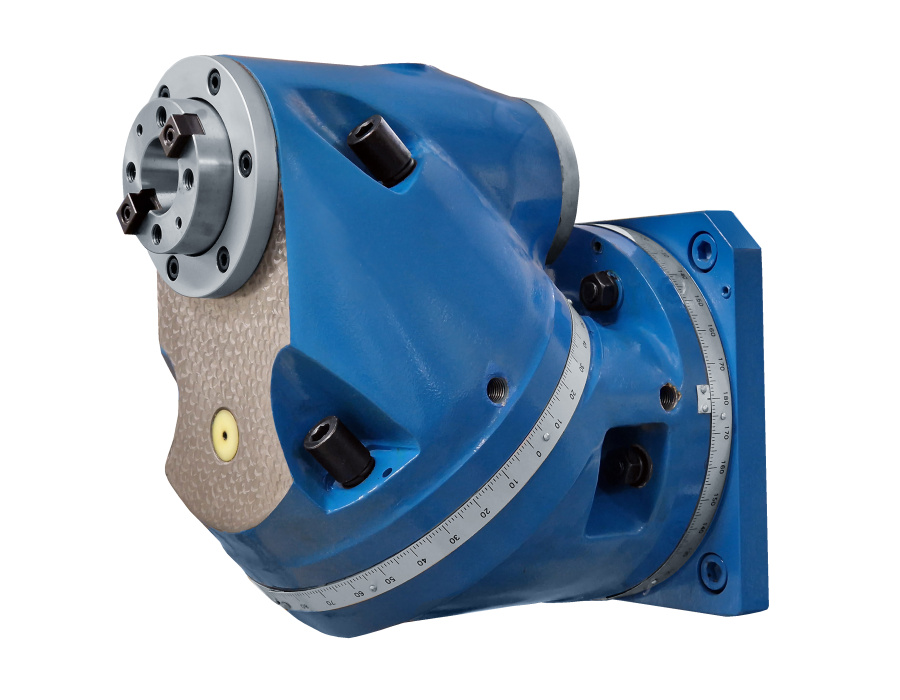

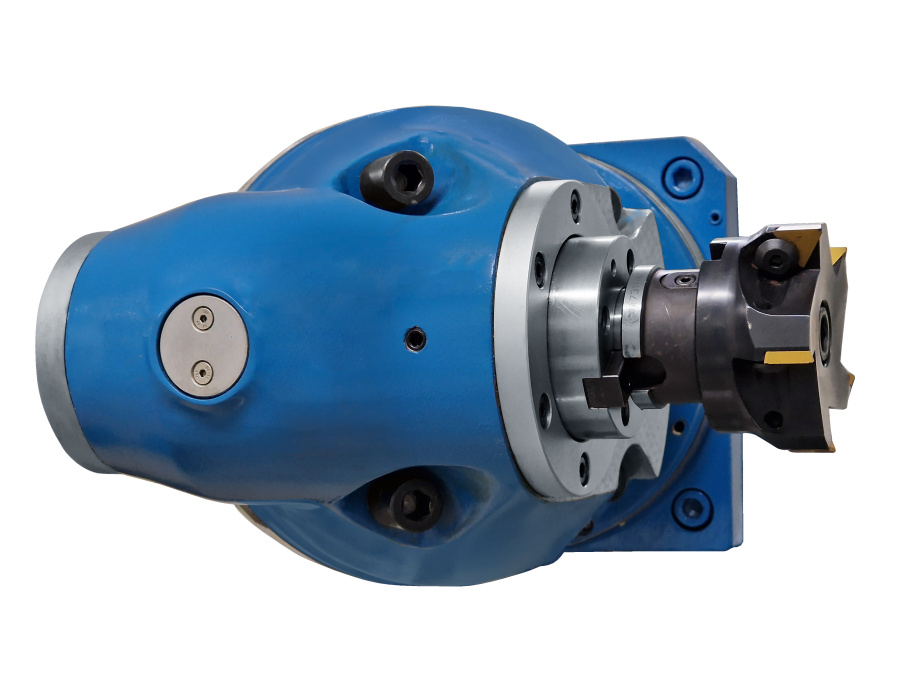

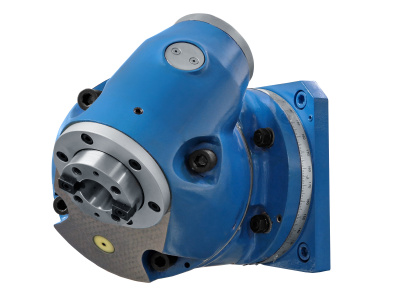

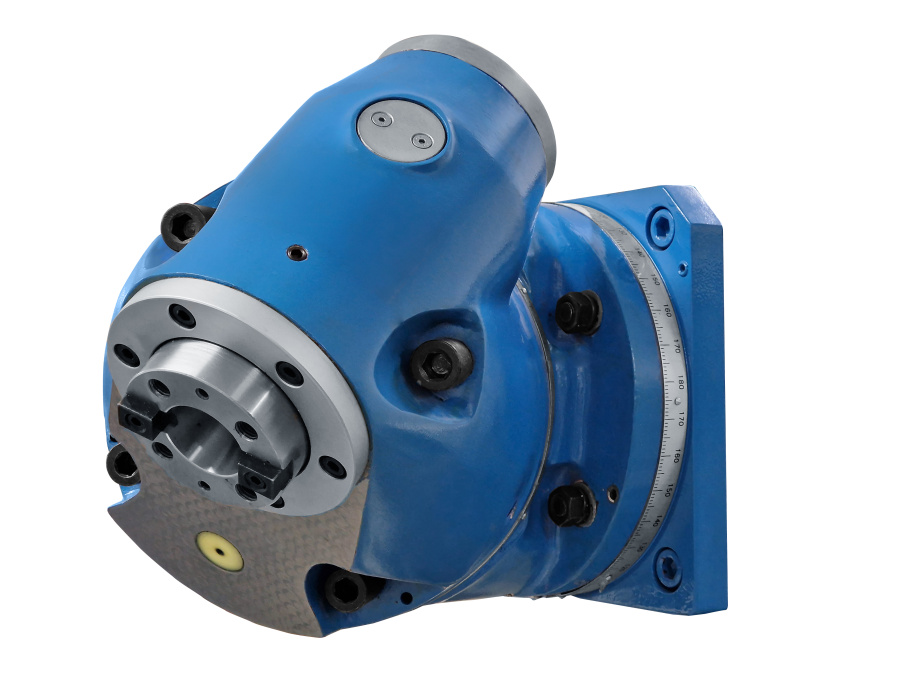

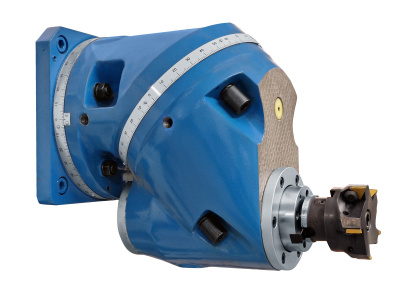

Głowica pionowa - typ podwójnie skrętna 360°
Stożek mocowania narzędzia ISO 50
Zakres prędkości obrotowej wrzeciona 30 - 2050 obr/min (27 zakresów)
Zakres prędkości posuwu wzdłużnego 10 - 1000 mm/min
Zakres prędkości posuwu poprzecznego 10 - 1000 mm/min
Zakres prędkości posuwu pionowego 5 - 500 mm/min
Prędkość posuwu przyspieszonego oś X,Y 2200 mm/min / oś Z 1100 mm/min

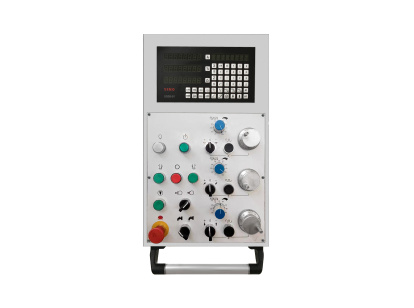

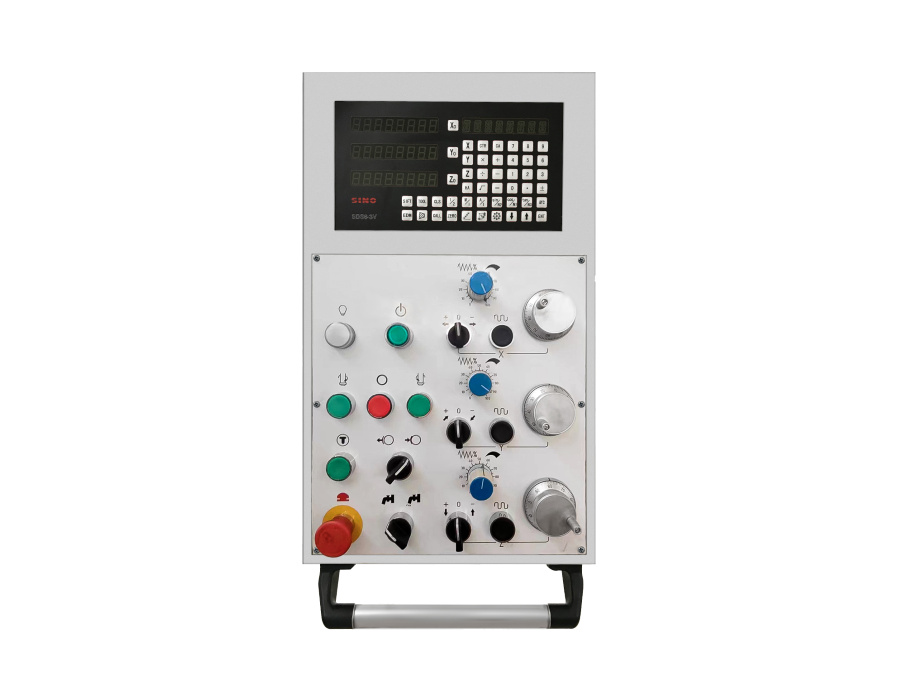

Odczyt cyfrowy dla 3 osi
Moc zainstalowanych silników 9,0 kW
Wymiary gabarytowe ( D x S x W ) 2625 x 2860 x 2080 mm
Waga netto 4700 kg

WYPOSAŻENIE STANDARDOWE / w cenie frezarki /

  • odczyt cyfrowy dla 3 osi
  • aparatura elektryczna firmy Schneider
  • trzpień frezarski ISO 50 do głowic
  • trzpień frezarski redukcyjny ISO 50 / Morsea
  • imadło maszynowe 160 mm
  • instalacja oświetleniowa 24 V
  • uklad chłodzenia
  • osłona narzędzia skrawającego głowicy
  • osłona powierzchni roboczej stołu
  • Instrukcja Obsługi w jezyku polskim
  • Deklaracja Zgodności WE

WYPOSAŻENIE DODATKOWE / szczegóły w kategorii - akcesoria /

  • stół obrotowy fi 300 mm , fi 400 mm
  • podzielnica uniwersalna średnica uchwytu 160 mm
  • imadła maszynowe L 125 mm
  • imadła maszynowe L 160 mm

CHARAKTERYSTYKA FREZARKI

Frezarka X 5750A Servo posiada podwójnie skrętną głowice pionową co umożliwia frezowanie praktycznie pod każdym kątem. Posuwy mechaniczne robocze oraz przyspieszone w osi X,Y,Z są realizowane za pośrednictwem zamontowanych trzech
serwo motorów / na kążdą oś oddzielny serwo motor / co powoduje płynną - bezstopniową regulacje prędkości posuwów stołu roboczego. Belka górna jest ruchoma, realizuje posuw w osi Y.  Frezarka X 5750A charakteryzuje się bardzo dużą sztywnością podczas obróbki oraz dużą przestrzenią roboczą co umożliwia obróbkę detali o dużych gabarytach.
