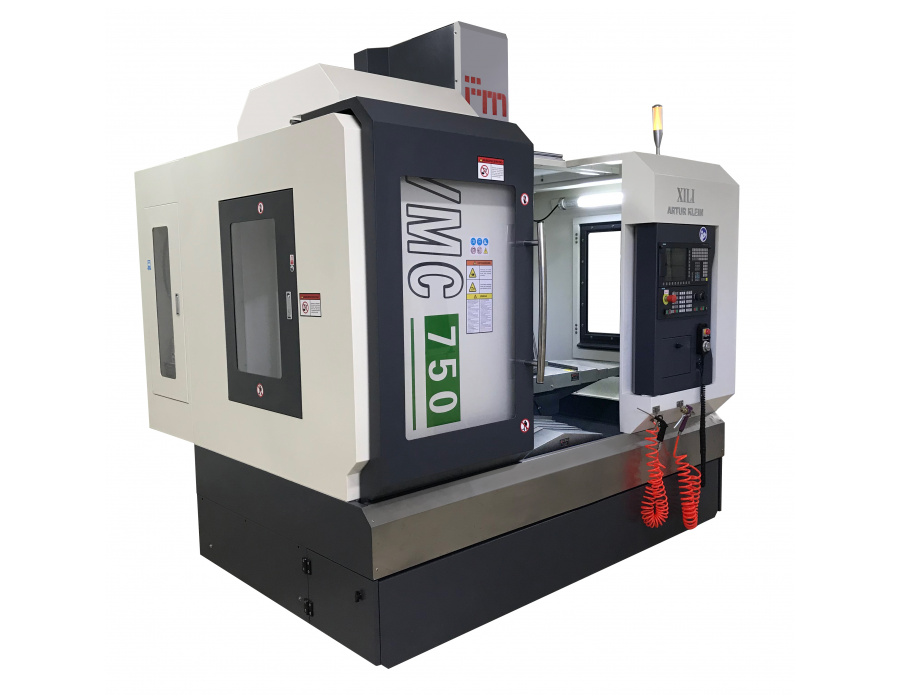

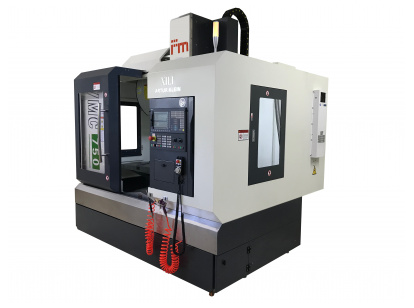

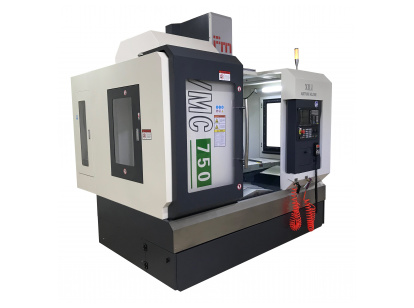

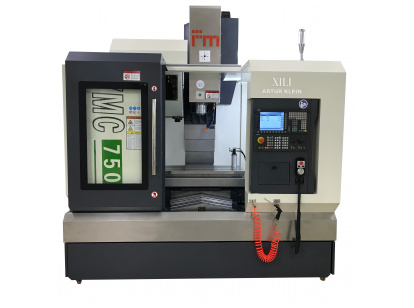

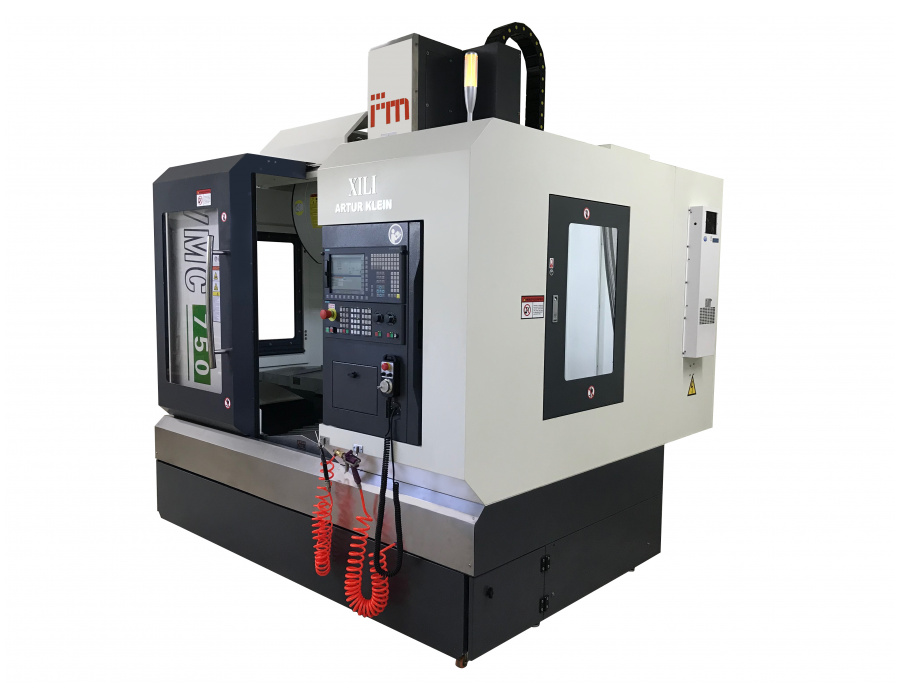

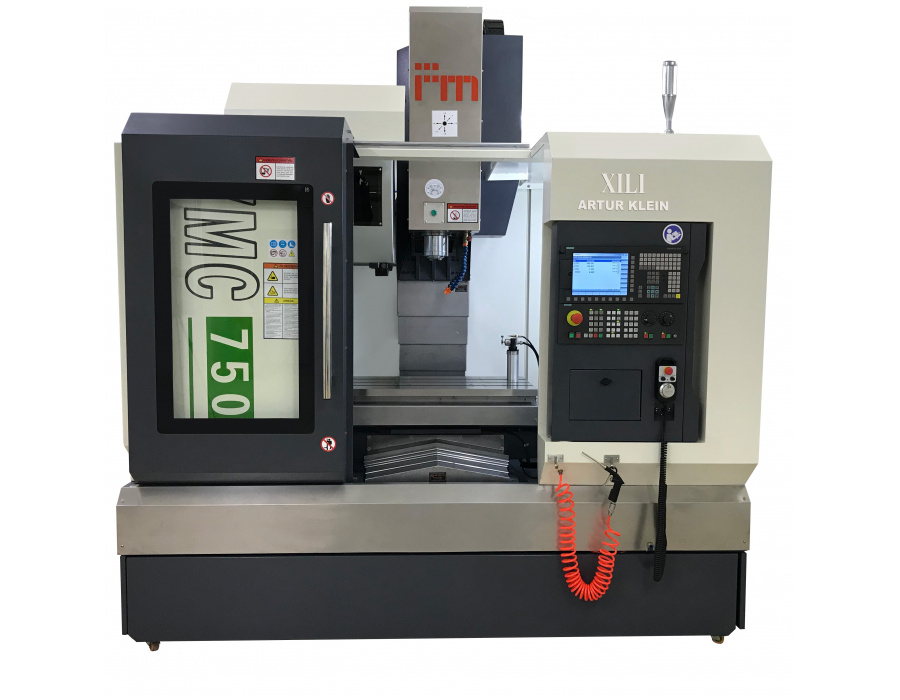

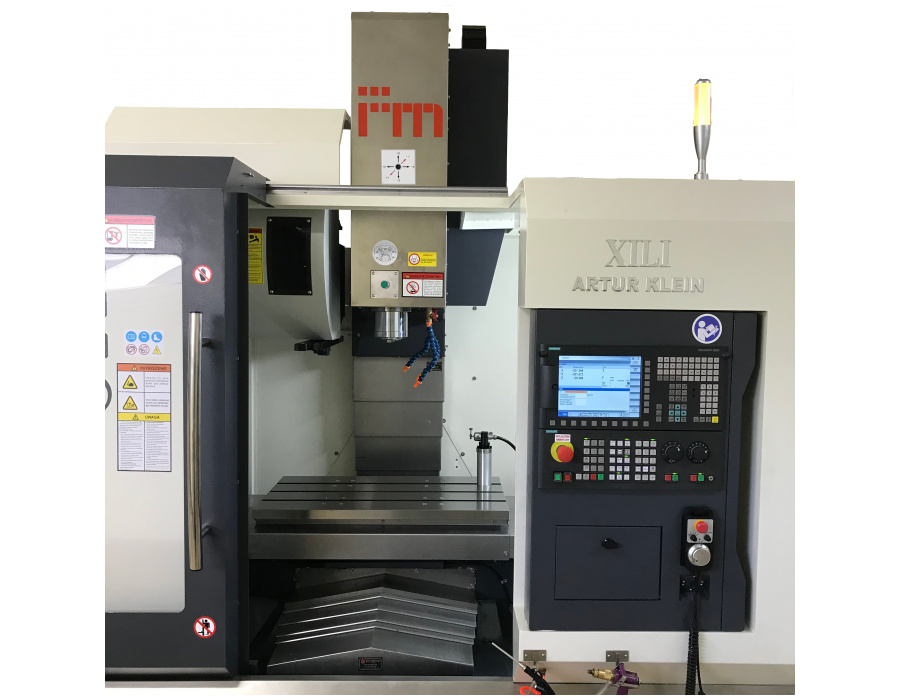

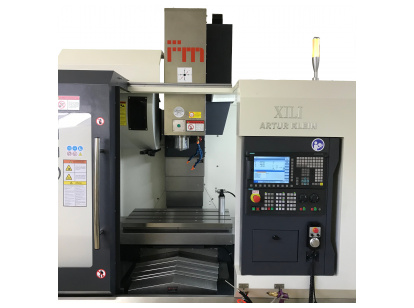

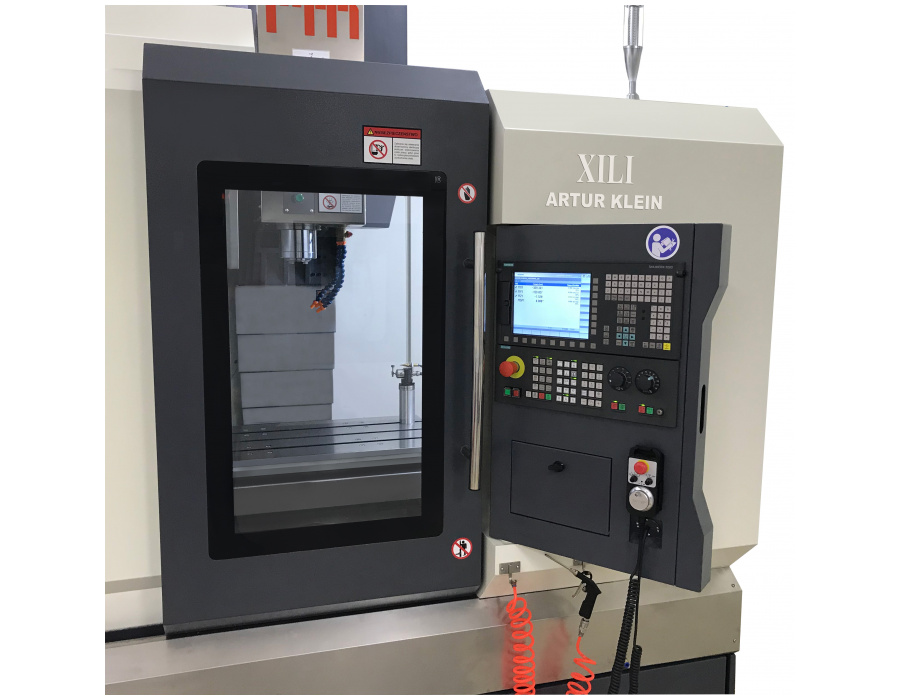

VMC 750

dane techniczne

NAZWA / TYP / MODEL VMC 750
STÓŁ ROBOCZY
Wymiary stołu roboczego 900 x 500 mm
Rowki teowe: liczba / szerokość / rozstaw 3 / 18 / 125 / mm
Maks. obciążenie stołu 400 kg
PRZESUWY
Wzdłużny X - 700 mm
Poprzeczny Y - 500 mm
Pionowy Z - 500 mm
Odległość między osią wrzeciona a kolumną 500 mm
Odległość między czołem wrzeciona a stołem 120 - 620 mm
WRZECIONO
Typ cartridge
Model Royal 399486 - Taiwan
Max. Obroty 8000 obr/min ( efektywne od 120 obr/min )
Stożek wrzeciona BT 40
Oprawki narzędziowe typ: MAS 403-BT40
Grzybek mocujący typ: 9883-40-60-45B (przelotowa) ZM Kolno-Polska
Luzowanie narzędzia pneumatyczne
MOC / MOMENT
Przełożenie 1:1 (napęd - pasek zębaty)
Typ silnika głównego 1PH8 105 - 1DF02-OLA1 (SIEMENS)
Moc silnika głównego S1 7,0 kW (praca ciągła)
Moc silnika głównego S6 - 40% 10,5 kW (10 min. cykl pracy)
MAGAZYN NARZĘDZI
Typ magazynu bębnowy ze zmieniaczem
Model magazynu MR4DK-BT40 /DETA - Taiwan/
Liczba narzędzi 20
Czas wymiany narzędzia ( narzędzie do narzędzia ) 2,8 sek.
Maks. średnica narzędzia ( wszystkie kubki zajęte ) 78 mm
Maks. średnica narzędzia ( co drugi kubek zajęty ) 120 mm
Maks. masa jednego narzędzia 7 kg
Maks. masa wszystkich narzędzi 90 kg
Maks. długość narzędzia 300 mm
POSUWY
Posuwy robocze w osiach X , Y 0 - 36 m/min
Posuwy szybkie w osiach X , Y 36 m/min
Posuw roboczy w osi Z 0 - 32 m/min
Posuw szybki w osi Z 32 m/min
PARAMETRY SILNIKÓW OSIOWYCH
Typ silnika osi X 1FK7063-2AC71-1RG1
Typ silnika osi Y 1FK7063-2AF71-1RG1
Typ silnika osi Z 1FK7084-3BC71-1RH1
Moc silnika osi X / Y / Z 2,1 / 2,1 / 3,1 / kW
Moment obrotowy silnika osi X / Y / Z 11 / 11 / 20 / Nm
NAPĘDY / SILNIK GŁÓWNY / APARATURA ELEKTRYCZNA
Napędy osi SIEMENS
Silnik główny SIEMENS
Zasilanie elektryczne 3 x 400V / 50Hz / 16kVA
Aparatura elektryczna SCHNEIDER

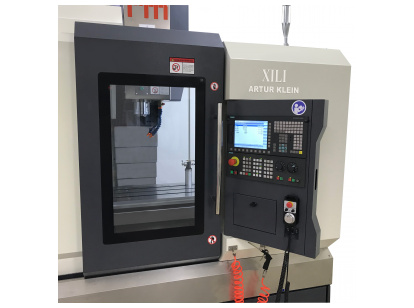

STEROWANIE CNC
Producent SIEMENS
Zastosowany model SINUMERIK 828D
Wykonanie / Wersja Shopmill, Polska wersja językowa, kolorowy monitor, CNC SOFTWARE V0408+SP05+HF05
POZYCJONOWANIE / POWTARZALNOŚĆ
Dokładność pozycjonowania + - 0,005 mm
Powtarzalność pozycjonowania 0,005 mm
ZAPOTRZEBOWANIE NA SPRĘŻONE POWIETRZE
Ciśnienie w instalacji 0,6 - 0,7 MPa
Wydatek powietrza 150 l/min
Jakość powietrza klasa 5 wg. DIN ISO 8573-1
Przewód zasilający średnica 10 mm

Pozostałe dane techniczne:

Prowadnice liniowe                  X,Y  kulkowe, Z rolkowe, HIWIN Taiwan
Śruby kulowe oś: X,Y,Z            HIWIN  Taiwan
Zbiornik chłodziwa                   pojemność 200 litrów
Wanna na wióry                       wysuwana ręcznie poza maszynę
Moc zainstalowana                  16 kVA
Dane instalacyjne                     3x400V/50Hz/16kVA
Emitowany hałas                      nie przekracza 70 dB
Wymiary gabarytowe                2600 x 2200 x 3000 mm
Waga netto                               4200 kg
