Centra obróbcze

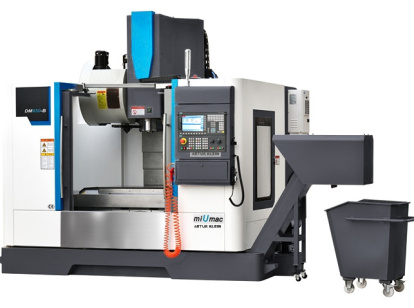

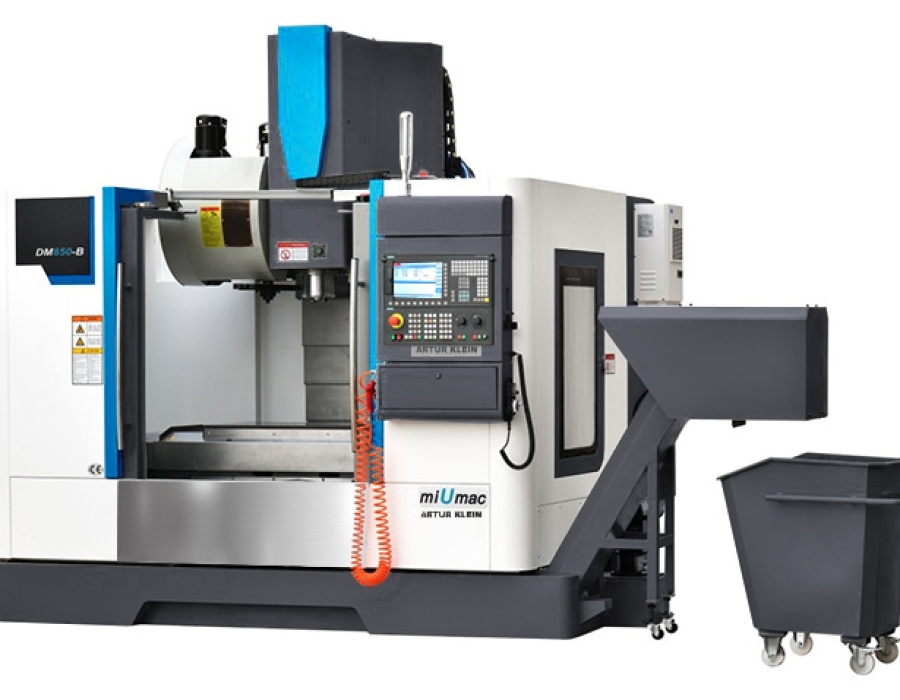

KDVM 855L z układem CTS
dane techniczne
| NAZWA / TYP / MODEL | KDVM 855L z układem CTS |
|---|
| STÓŁ ROBOCZY | |
|---|---|
| Wymiary stołu roboczego | 1000 x 550 mm |
| Rowki teowe: liczba / szerokość / rozstaw | 5 / 18 / 90 / mm |
| Maks. obciążenie stołu | 800 kg |
| PRZESUWY | |
|---|---|
| Wzdłużny | X - 800 mm |
| Poprzeczny | Y - 550 mm |
| Pionowy | Z - 550 mm |
| Odległość między osią wrzeciona a kolumną | 570 mm |
| Odległość między czołem wrzeciona a stołem | 135 - 685 mm |
| WRZECIONO | |
|---|---|
| Typ | cartridge |
| Model | KCA1410P-CTS (8000 rpm) KENTURN Taiwan |
| Max. Obroty | 8000 obr/min ( efektywne od 120 obr/min ) |
| Stożek wrzeciona | BT 40 |
| Oprawki narzędziowe | typ: MAS 403-BT40 |
| Grzybek mocujący | typ: 9883-40-60-45A (przelotowa) ZM Kolno-Polska |
| Luzowanie narzędzia | pneumatyczne |
| MOC / MOMENT | |
|---|---|
| Przełożenie | 1:1 (napęd - pasek zębaty) |
| Typ silnika głównego | 1PH8 107-1DF02-OLA1 (SIEMENS) |
| Moc silnika głównego S1 | 9 kW (praca ciągła) |
| Moc silnika głównego S6 - 40% | 13,5 kW (10 min. cykl pracy) |
| Moment obrotowy silnika głównego S1 | 57 Nm |
| Moment obrotowy silnika głównego S6 - 40% | 85,9 Nm |
| MAGAZYN NARZĘDZI | |
|---|---|
| Typ magazynu | bębnowy ze zmieniaczem |
| Model magazynu | BT40-27T/530/75°/1:8 (400V 50Hz) OKADA Taiwan |
| Liczba narzędzi | 24 |
| Czas wymiany narzędzia ( narzędzie do narzędzia ) | 2,8 sek. |
| Maks. średnica narzędzia ( wszystkie kubki zajęte ) | 78 mm |
| Maks. średnica narzędzia ( co drugi kubek zajęty ) | 120 mm |
| Maks. masa jednego narzędzia | 7 kg |
| Maks. masa wszystkich narzędzi | 90 kg |
| Maks. długość narzędzia | 300 mm |
| POSUWY | |
|---|---|
| Posuwy robocze w osiach X , Y | 0 - 48 m/min |
| Posuwy szybkie w osiach X , Y | 48 m/min |
| Posuw roboczy w osi Z | 0 - 30 m/min |
| Posuw szybki w osi Z | 30 m/min |
| PARAMETRY SILNIKÓW OSIOWYCH | |
|---|---|
| Typ silnika osi X | 1FK7063-2AF71-1RG1 |
| Typ silnika osi Y | 1FK7063-2AF71-1RG1 |
| Typ silnika osi Z | 1FK7084-2AF71-1RH1 |
| Moc silnika osi X / Y / Z | 2,3 / 2,3 / 3,1 / kW |
| Moment obrotowy silnika osi X / Y / Z | 11 / 11 / 20 / Nm |
| NAPĘDY / SILNIK GŁÓWNY / APARATURA ELEKTRYCZNA | |
|---|---|
| Napędy osi | SIEMENS |
| Silnik główny | SIEMENS |
| Zasilanie elektryczne | 3 x 400V , 50 Hz |
| Aparatura elektryczna | SIEMENS |

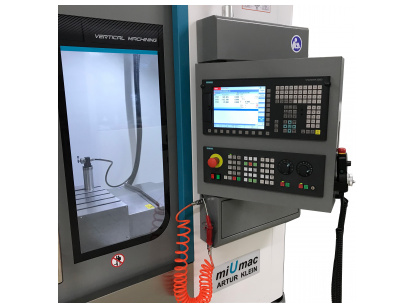

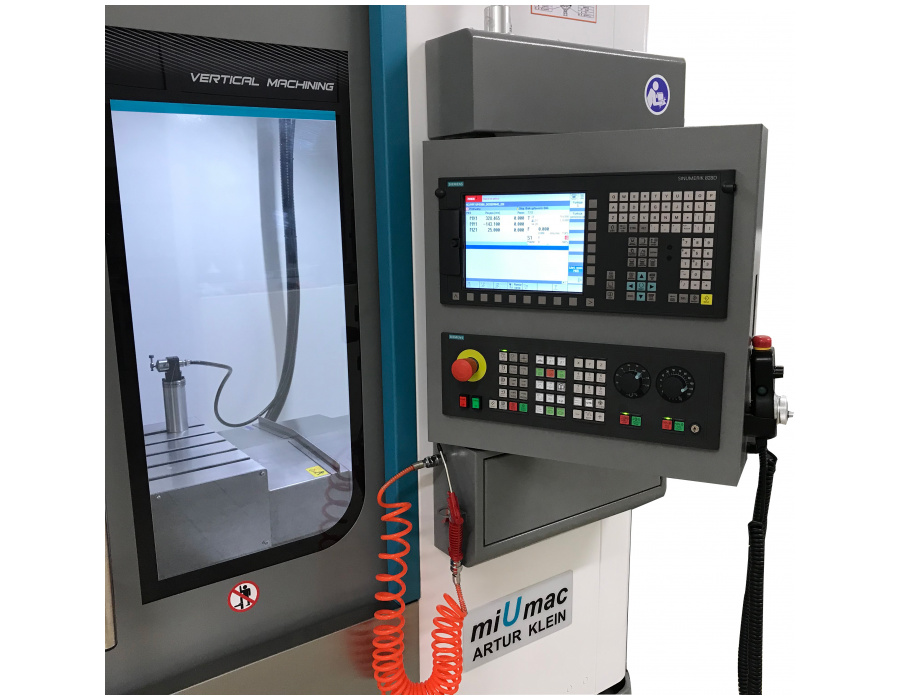

| STEROWANIE CNC | |
|---|---|
| Producent | SIEMENS |
| Zastosowany model | SINUMERIK 828D |
| Wykonanie / Wersja | Shopmill, Polska wersja językowa, kolorowy monitor, CNC SOFTWARE V0408+SP05+HF05 |
| POZYCJONOWANIE / POWTARZALNOŚĆ | |
|---|---|
| Dokładność pozycjonowania | + - 0,005 mm |
| Powtarzalność pozycjonowania | 0,005 mm |
| ZAPOTRZEBOWANIE NA SPRĘŻONE POWIETRZE | |
|---|---|
| Ciśnienie w instalacji | 0,7 - 0,7 MPa |
| Wydatek powietrza | 170 l/min |
| Jakość powietrza | klasa 5 wg. DIN ISO 8573-1 |
| Przewód zasilający | fi - 10 mm |

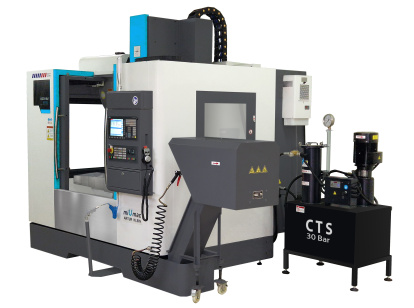

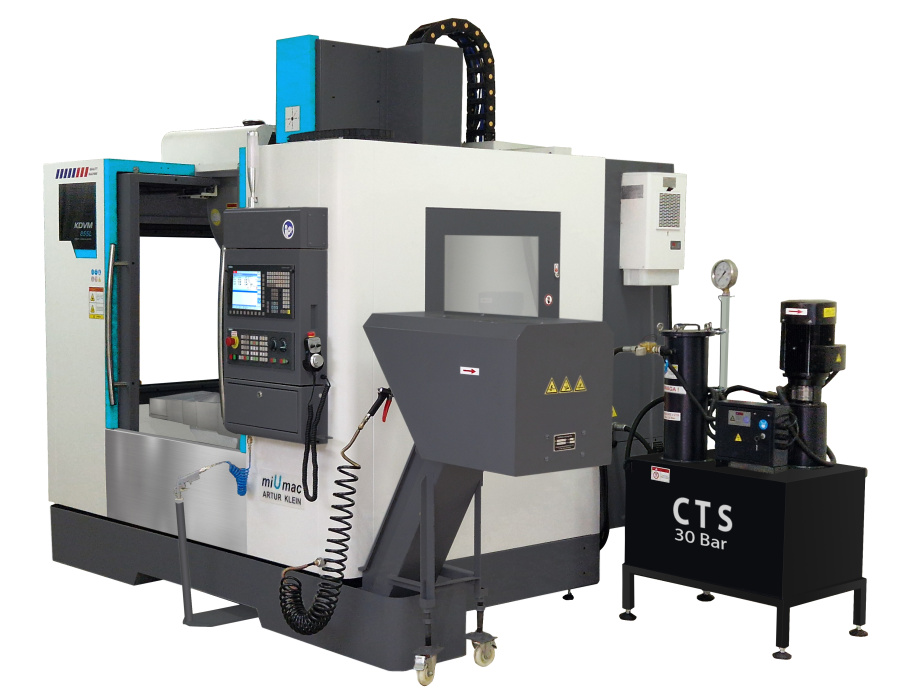

SYSTEM CTS DO WYSOKOCIŚNIENIOWEGO CHŁODZENIA NARZĘDZIA SKRAWAJĄCEGO PRZEZ WRZECIONO:
Dopuszczalne max. ciśnienie 30 Bar
Silnik pompy ciśnieniowej 3,75 kW ( 50Hz , 1430 obr/min )
Zbiornik chłodziwa CTS pojemność 200 litrów
System CTS jest zainstalowany z boku odbiornika wiórów nie wychodzi poza podany wymiar gabarytowy długości centrum (4350 mm)
Pozostałe dane techniczne:
Gwintowanie otworów: bez oprawki kompensacyjnej /sztywne/
Zastosowane prowadnice: liniowe rolkowe prod. HIWIN Taiwan
Rozmiar prowadnic: X ,Y szer. 35 mm, Z szer. 45 mm
Śruby kulowe na osi X/Y/Z: fi 40 mm XIWIN Taiwan
Zbiornik chłodziwa: w maszynie pojemność 250 litrów
System spłukiwania wiórów dysze ciśn. wewnątrz kabiny - 6 szt.
Pistolet wodny do spłukiwania zainstalowany na zewnątrz kabiny
Pistolet sprężonego powietrza zainstalowany na zewnątrz kabiny
Wanna na wióry: wysuwana poza maszynę
Odbiornik wiórów: taśmociąg z napędem elektrycznym
Moc zainstalowana: 23 kVA
Dane instalacyjne: 3x400V/50Hz/23kVA
Emitowany hałas: nie przekracza 70 dB
Wymiary gabarytowe bez odbiornika wiórów: 2850 x 2300 x 3000 mm
Wymiary gabarytowe z odbiornikiem wiórów: 4350 x 2300 x 3000 mm
Waga netto 5250 kg
W cenie maszyny są sondy pomiarowe: materiałowa oraz narzędziowa
Sonda materiałowa radiowa RENISHAW RMP 40
Sonda narzędziowa kablowa RENISHAW TS 27R
